操纵机构 操纵机构起源于驾驶室里的离合踏板，总算离合里的离合器压盘。

1操纵机构种类和特点

2操纵机构总体设计规定

3操纵机构方案设计较为

4操纵机构疑难问题

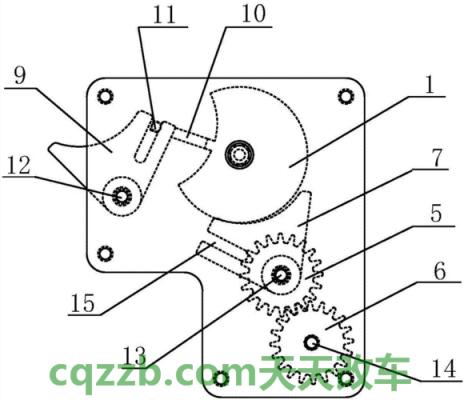

操纵机构种类和特点

在开展重型载货汽车传动系构造布置时, 现阶段普遍使用外置( 汽车发动机) 后( 轴) 推动布置形式, 变速器大多数选用传动齿轮式有级变速器。这类形式具备维修发动机便捷、传动系和操纵系非常简单等特点。但是由于变速器距驾驶人员坐位远, 为了实现变速器立即操纵比较难, 因而需要在调速操纵杆与变速器选挡拐臂和换档拐臂间改装协助杆杠或传动系统机构以传送健身运动, 进而组成变速器长距离操纵机构( 以下称操纵机构) 。操纵机构按变速器选挡轴和换档轴是不是分离可以分为双杆式和单杆式两种类型; 按调速支撑杆构造不一样可以分为刚度和软性两种类型; 按操纵机构支撑杆布置方式不同可以分为左操纵型、右操纵型和上下操纵型3 种种类。在新款车型开发过程中, 通常要兼具变形车拓展。
因而, 在开展操纵机构设计时, 关键设计方案难点在于机构不仅能适应驾驶室旋转又不影响操纵机构的正常运转。现阶段普遍使用的几种操纵机构,各具备其特点。属双杠右操纵型刚度机构。其核心特征是操纵性强、触感显著, 但是由于变速器选挡轴和换档轴是分开的,操纵杆及支架总程布置在驾驶室在地板上, 因而机构零部件数量大, 构造繁琐。
欧美汽车常见的单杆式操纵机构, 也属于刚度机构, 主要特征是变速器选挡轴和换档轴不分开, 操纵杆及支架总程布置在驾驶室上面的窗框上, 为防止机构受驾驶室旋转危害, 在驾驶室在地板上会开孔径比较大的孔眼。也是有布置在驾驶室在地板上的,机构的支撑杆为伸缩节, 可随驾驶室旋转而翻转, 操纵性也不错, 但支撑杆设计布置相对性繁杂。
软性( 软轴) 操纵机构, 主要特征要用软性比较好的推拉式软轴取代了刚度机构里的刚度支撑杆, 降低了传动系统阶段和运动构件总数, 使整体布置获得简单化, 能有效解决驾驶室旋转时机构与其它系统发生干预问题, 与此同时有益于缓解整车质量, 减少健身运动噪音。

操纵机构总体设计规定

在开展操纵机构的总体设计时要考虑到以下几个难题。
a.确保驾驶室内操纵杆部位合乎GB/T15705《载货汽车驾驶员操作位置尺寸》中相对应条文规定,即换挡杆摇杆工作中部位应坐落于方向盘下边和驾驶人员坐椅右边但不小于坐垫表层的特殊地区; 换挡杆摇杆在随意部位时, 距驾驶室内其他零件或操纵杆之间的距离不可低于50 mm。
b.变速器操纵较经常, 为增强驾驶人员操纵触感, 规定机构具备充足刚度, 且各联接件中间的间隙应尽可能减少。
c.调速支撑杆总程支架应尽可能固定于与变速器外壳刚度连接成一体的零件( 如汽车发动机、离合等) 上,预防或减少因为窗框形变及车辆震动对操纵机构造成的不良影响。
d. 解决驾驶人员操纵力和操纵杆摇杆的行程来设计和校对。为缓解司机疲惫, 规定操纵力不得超过 90 N; 操纵杆摇杆的双重行程安排总和应不得超过 200mm。
e. 应按照变速器总程所提供的立即操纵挡位图和操纵机构自身动作特性, 恰当明确驾驶人员操纵杆摇杆里的挡位图。
f.操纵机构应该有行程安排调节功能, 以便在操纵不灵活的情形下对机构开展适当调整, 以确保操纵机构灵便合理。

操纵机构方案设计较为

选用哪种操纵机构在于车系特性、传动系构造布置、变速器总程结构类型及驾驶室总程技术状态等, 另外还应兼具汽车生产公司的技术和零部件网络资源贮备状况。
3.1 双杠刚度操纵机构
双杠操纵机构的操纵杆及支架总程布置在驾驶室在地板上, 操纵机构不但要克服其零部件与其它系统发生干预, 并且为了满足驾驶室旋转必须, 还需要提升曲轴传动系统机构, 并使拐臂及支架总程的传动轴核心尽量与驾驶室旋转核心贴近或重叠, 因此机构繁杂、零件数量多。
此外, 因为拐臂及支架总程与变速器距离较远, 需运用支撑杆总程通过与窗框侧梁相互连接的选挡拐臂、T形支撑架总程、拐臂及立式支架总程来传送驱动力。这一段机构的布置可能与制冷系、排气管系、驾驶室后悬置总程等产生健身运动衍射现象。因此需在总体设计时, 及时与总布置、窗框以及相关系统软件设计做好沟通与连接, 以免影响设计进度。
3.2 单杆刚度操纵机构
单杆操纵机构的操纵杆支架布置在驾驶室木地板下边的发动机上, 为了保证机构不会受到驾驶室旋转危害, 操纵杆从驾驶室木地板比较大的孔眼进到驾驶室, 这时候要了解木地板孔防污、防潮、隔热保温等密封性情况。有时候操纵杆支架布置在驾驶室在地板上, 操纵机构支撑杆是伸缩的, 以适应驾驶室旋转。针对前面一种,在汽车发动机人体应该事先铸有操纵杆支架总程的安装方式; 针对后面一种应考虑窗框和驾驶室总程在驾驶之中的震动对机构影响的。此外, 单杆机构针对的变速器总程归属于选挡轴和换档轴合为一体的现象, 选挡行程安排是沿平行于车辆Y 轴中心线横向运动,换档行程安排则围着平行于车辆Y 轴中心线前后左右旋转。

操纵机构疑难问题

a.机构完全不能融入驾驶室旋转。关键主要原因是操纵机构的种类挑选不合理, 解决方案是提升曲轴传动系统机构或选择软性操纵机构。
b.机构能够融入驾驶室旋转但旋转过程中出现衍射现象。关键主要原因是机构动作内存不足,解决方案是: 挑选最理想的操纵机构种类; 调节曲轴传动系统机构, 并使拐臂及支架总程的传动轴核心尽量与驾驶室旋转核心贴近或重叠。
c.机构的操纵杆摇杆与驾驶室内其他零件的间距太小或发生碰撞。关键主要原因是机构的操纵杆摇杆姿势内存不足, 解决方案是调节机构的减速比和行程安排。
d.机构选挡或换档动作不灵活、操纵有误。原因是机构中健身运动空隙太大或支撑杆总程的长短不适合, 解决方案是减少机构的运动空隙或利用具备调节的功能支撑杆开展旋转, 推行长短调整。
e.机构的操纵杆摇杆的操纵挡位图与实际时速不符合。解决方案是按变速器总程所提供的立即操纵挡位图和操纵机构自身动作特性, 恰当明确驾驶人员操纵杆摇杆里的挡位图。
f.机构的操纵杆摇杆选挡操纵力或换档操纵力太大。原因是机构的传动系统非常小或变速器总程对应的选挡拐臂或换档拐臂不适合, 解决方案是调节机构的齿轮传动比或改变变速器总程的选挡拐臂或换档拐臂的最小转弯半径, 或提供具备换档助推的功能变速器总程。
