VVT-iE技术性 丰田汽车公司研发的VVT-iE为电机驱动型智能化可变气门正时系统。传统式液压机VVT-i 在低温或低转速比时由于低汽压和润化欠佳而不工作中, 因此电机驱动型VVT-i与液压机形式的VVT-i系统对比,由电机掌控的VVT-iE回应速度相当快、操控更精准,并且可以实现无级调节。
1VVT-iE系统构成
2VVT-iE原理
3VVT-iE系统优势
VVT-iE系统构成
VVT-iE系统由凸轮轴操纵电机总程、传动轴位置传感器、凸轮轴位置传感器和VVT感应器等组成。

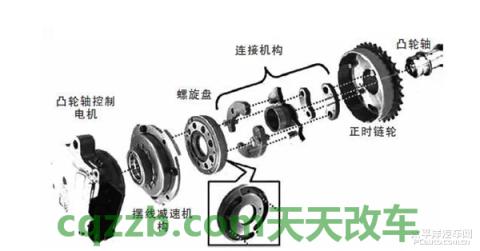

凸轮轴操纵电机总程由凸轮轴操纵电机、硬齿面减速机构、螺旋式盘、联接机构及正时链轮构成。

VVT-iE原理

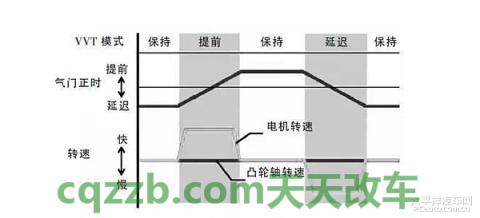

当操纵气门提早时,凸轮轴操纵电机转速比高过凸轮轴,螺旋式盘根据减速机构由电机驱动,联接操纵销沿螺旋式盘向管沟里侧滚动,使联接组织朝提早方向转动凸轮轴盘。当操纵气门延迟时间时,凸轮轴操纵电机传动比凸轮轴转速比慢,螺旋式盘根据减速机构由电机驱动,联接操纵销沿螺旋式盘向管沟两侧滚动, 使联接组织朝延迟时间方向转动凸轮轴盘。当电机转速比与凸轮轴转速相同时,螺旋式盘不旋转,联接操纵销不挪动,气门正时没有改变。

VVT-iE系统优势

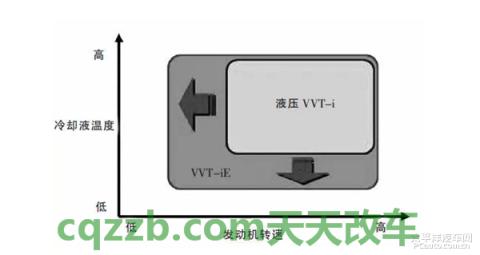

丰田汽车公司研发的VVT-iE为电机驱动型智能化可变气门正时系统。传统式液压机VVT-i 在低温或低转速比时由于低汽压和润化欠佳而不工作中, 因此电机驱动型VVT-i与液压机形式的VVT-i系统对比,VVT-iE系统的工作范围增加了。VVT-iE还可以在更多的汽车转速及其冷冷却液温度范畴下更改进排气门气门,提升进排气管高效率,进而改进待速稳定性和低速档稳定性、提升汽车发动机功率和扭矩、减少一些负载燃油消耗率和改善工业废气。
