空气流量传感器空气流量传感器，又称空气蒸汽流量计，是四冲程发动机的主要感应器之一。它将吸入的空气流量转换成电子信号送往电控单元(ECU），做为确定油泵的最基本数据信号之一，是测量吸入发动机的空气流量的感应器。

空气流量传感器电子器件控制车用汽油喷涌发动机为了在各种各样运行工况下都能获得最好浓度的混合气体，务必科学地测量每一瞬间吸入发动机的空气量，以此作为ECU测算(控制）喷油量的主要依据。假如空气流量传感器或配电线路出现异常，ECU无法得到正确进气量数据信号，就无法正常地开展喷油量的控制，将导致混合气过浓或过稀，使发动机运行异常。电子器件控制车用汽油喷涌全面的空气流量传感器有很多种形式，比较常见的空气流量传感器按结构形式可以分为叶子（翼缘板）式、量芯式、热线电话式、热膜式、伦尼涡旋式等几种。

空气流量传感器构造原理

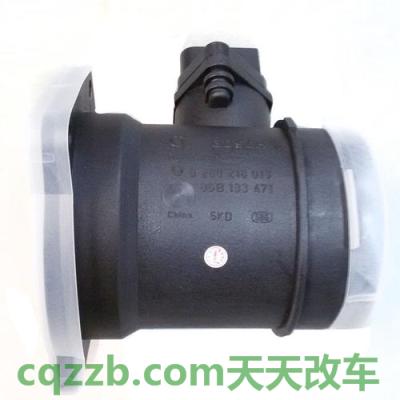

分享：空气流量传感器_什么是空气流量传感器第1张

在电子控制燃油喷射设备上，测量发动机所吸入的空气量的感应器，即空气流量传感器是决定系统软件控制精度的关键构件之一。当要求发动机所吸入的空气、混合气体的空燃比（A/F）的控制精密度为±1.0时，全面的允许误差为±6~7，将此允许误差分派至系统软件的各组成构件处时，空气流量传感器所允许的偏差为±2~3。
车用汽油发动机所吸入空气流量的最高值与极小值比例max/min在自然进气道中为40~50，在带增加的系统的中为60~70，在这里范围内的，空气流量传感器理应能维持±2~3的测量精度，电子器件控制燃油喷射设备上所使用的空气流量传感器在很宽测量范畴上不但理应能维持测量精度，并且精确测量响应性也需要出色，可测量脉冲的空气流，输出信号的处理应简易。
依据空气流量传感器特征的不一样，将汽柴油控制系统软件按进气量的计量方式分成直接测量进气量的L型控制与间接性计量检定进气量的D型控制（依据进气支管负压力与发动机的转速比间接性计量检定进气量。D型控制方式中的微型机ROM内，事先存储着以发动机转速比和进气口内的压力为参数的的各类状态下的进气量，微型机依据所测的各运行状态下的进气压力与转速比，参考ROM所记忆的进气量，能够计算汽柴油量L型控制所使用的空气蒸汽流量计与一般工业流量传感器基本一致，但是它能适应车辆的苛自然环境，而对踏油门踏板时出现的流量的大幅度变动的响应要求及在感应器前后左右进气支管的形态所引起的不匀气旋中也能高精密检测的规定。
最初电子器件燃油喷射控制全面的所采用的并不是微型机。反而是数字集成电路，那时候使用的是悬板式空气流量传感器，但是随着微型机用以控制燃油喷射，也出现了别的几类的空气流量传感器。
悬板式空气流量传感器的的构造。
悬板式空气流量传感器装到车用汽油发动机上，安装于空气过滤器与汽车节气门中间，其作用是检验发动机的进气量，然后把检验结果转化成电子信号，再键入微机中。该传感器是由空气蒸汽流量计与传感器两部分组成。
首先看空气流量传感器的工作步骤。由空气过滤器吸入的空气奔向悬板，悬板转至进气量与回位弹簧均衡的部位处终止，换句话说，悬板的开度与进气量成正相关。在悬板的传动轴还配有传感器，传感器的滚动臂与悬板同歩旋转，运用滑动电阻的电流把精确测量片的开启度转化成电子信号，随后键入到控制电路中。
卡曼涡旋式空气流量传感器
为了能摆脱悬板式空气流量传感器的缺陷，即在确保测量精度前提下，拓展检测范围，而且撤销滚动接触点，有开发出中小型轻便的空气流量传感器，即卡曼涡旋式空气流量传感器。卡曼涡流是一种物理变化，涡流的检测方式、电子器件控制电源电路与检测精度压根不相干，空气的通道总面积与涡流产生柱尺寸转变确定检测精度。又因为这种传感器输出的是电子信号（工作频率），因此向全面的控制电源电路输入信号时，能够省掉AD转换器。因而，从本质上来说，卡曼涡旋式空气流量传感器是适用微型机解决的信号。这类感应器有如下三个优点：检测高精度，能够导出线型数据信号，信号分析简易；长期用，特性不容易产生变化；毕竟是检验体积流量所以不需要对气温及大气压强开展调整。
这类空气流量传感器的流量检测的原理电源电路，若有卡曼涡流造成时，就伴随着速率及的压力转变，流量检测的最基本原理就是利用在其中速度的变化。数据信号为波形、模拟信号。进气量越大，卡曼涡流的次数越大，空气流量传感器输出信号的次数越高。
温温压补偿空气流量传感器，主要运用于工业管道物质流体的流量计量，如汽体、液态、蒸汽等几种物质。其特点是压力损失小，测量范围范围大，高精度，在测定工作状况体积流量时基本上不会受到流体密度、工作压力、环境温度、黏度等参数的危害。没法动机械零件，因而稳定性高，维护保养量小。仪表盘主要参数能长期稳定。本仪表盘选用压电式地应力式感应器，稳定性高，可以从-10℃～ 300℃的环境温度范围之内工作中。有仿真模拟标准信号，也是有数据差分信号导出，非常容易与电脑等数字系统配套设施应用，是一种比较优秀、最理想的总流量。
空气流量传感器的主要优点是仪表盘指数不会受到精确测量物质物理性能影响的，可以由一种典型性物质营销推广到其他物质上。但是由于液、气的流动速度范畴差距很大，造成频率范围亦差距很大。解决涡街信号的功率放大电路中，过滤器的通频带不一样，电源电路主要参数亦不一样，因而，同一电源电路主要参数不可以用以精确测量不一样物质。

空气流量传感器检测范围

空气流量传感器的仪表盘通脉以及检测范围见下列：
仪表盘管径
编码
规范测量范围
编码
拓展测量范围
DN25 （1"）
S
2.5-25 m3/h
W
4-40 m3/h
DN40 （1.5"）
S
5-50 m3/h
W
6-60 m3/h
DN50 （2"）
S1
6-65 m3/h
W1
5-70 m3/h
S2
10-100 m3/h
W2
8-100 m3/h
DN80 （3"）
S1
13-250 m3/h
W1
10-160 m3/h
S2
20-400 m3/h
W2
DN100（4"）
S1
20-400 m3/h
W1
13-250 m3/h
S2
32-650 m3/h
W2
DN150（6"）
S1
32-650 m3/h
W1
80-1600 m3/h
S2
50-1000 m3/h
W2
DN200（8"）
S1
80-1600 m3/h
W1
50-1000 m3/h
S2
130-2500 m3/h
W2
DN 250（10"）
S1
130-2500 m3/h
W1
80-1600 m3/h
S2
200-4000 m3/h
W2
DN 300（12"）
S
200-4000 m3/h
W1
130-2500 m3/h
检验原理
郊外的架空电线被风吹的时候会呜呜呜发出声音。风力越大声波频率越大，主要是因为气旋穿过电缆线后产生涡流而致，液态、汽体等液体中均会发生这种情况，运用这一现象能够做成涡旋式流量传感器。在管道里设定柱型物以后产生二列涡流，依据涡流出现的频率就能精确测量总流量。由于涡流成二列平行面状，而且上下更替发生，与街道社区两侧的路灯类似，所以有涡街之称。由于这种情况最先为卡曼发觉，因此也称为卡曼涡街超音波式卡曼涡流空气流量传感器超音波空气流量传感器配有2个进气口安全通道，主通道和旁安全通道，进气口总流量的检测一部分就建在主通道上，设定旁通道的目的在于可以调节主通道的流量，便于使主通道的检测特点呈理想状态。换句话说，对排量不同类型的发动机而言，根据更改空气流量传感器安全通道横截面大小的方式，就可以使用一种型号的空气流量传感器来遮盖多种多样发动机。主通道里的三角柱和多个涡流变大板组成卡曼涡流产生器。在造成卡曼涡流处两边，相对地设置权限归属于电子器件检测装置的超音波传输器和超音波接收器，还可以把这俩构件归于感应器，这俩电子传感器所产生的电子信号经空气流量传感器的控制电源电路（混合集成电路）整形美容、变大后变理想化波型，再键入到微机中。为了能运用超声检查涡流，在涡流通道的内腔上面粘有隔音材料，目的是为了避免超音波发生不规律反射面。
工作压力变化检测型卡曼涡旋式空气流量传感器
涡旋是以涡流产生器两边更替所发生的，因而涡流产生器两边更替所产生的，因而涡流产生器的两端的压力都是更替转变，这类的压力转变根据涡流发生器中下游侧锥形柱里的导压孔引导到后视镜腔中，后视镜腔里的后视镜要用细细的的拉紧带张紧的，因此，拉紧携带发生歪曲与震动，除此之外，运用扭力弹簧给拉紧带再加上适度的支撑力，从而，除震动与涡流工作压力以外的压力转变等无法产生影响，进而可得到相对稳定的扭曲与震动。
因涡流发生所形成的工作压力经导压孔到后视镜腔中，与反射面腔中的压力转变同歩、后视镜在拉紧携带产生扭曲、震动。后视镜十分轻便，即便在低流量、工作压力转变特别小的状况下，还会姿势。在后视镜的上端，相对应配备有发光二极管与光敏三极管等构成的光线传感器，二极管发出光经后视镜反射面，并射入光敏三极管处时，就会变成电流量，经波型电源电路后导出。
