PCB PCB板（Printedcircuitboard)是电子元器件的支撑体都是电子元器件电气设备中间的连接服务提供者，它似乎是一切电子产品的基础设施建设,它除开固定不动各种小电子元器件的基本要素外，更最主要的作用是给予上边每个电子元器件的相互连接。随之电子产品愈来愈繁杂，所需要的零配件愈来愈多，可能会导致PCB上边的线路与零配件越来越集中了。板子自身的基材是通过绝缘层隔热保温、并不容易弯折的材质所做成的，在表面能够看见的细微线路材料是铜箔，本来铜箔是覆盖在全部板子里的，但在生产流程中间份被刻蚀清理掉，留下来的部分就变成网状结构的细微线路了。这种线路称之为输电线（conductorpattern）或称走线，并用于给予PCB上电子元器件的电路连接。

1PCB板分类

2PCB功效

3PCB构成

PCB板分类

PCB关键分类有：单面板、双面线路板、实木多层板。

1、单面板（Single-SidedBoards）

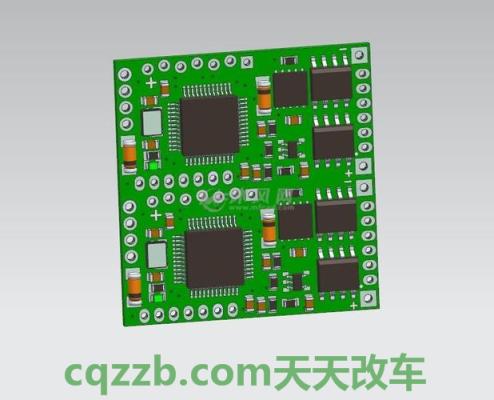

汽车有关：PCB_什么是PCB 第1张

最基本PCB上，电子元器件都集中在在其中一面，输电线则都集中在另一面上。是因为输电线只发生在这其中一面，因此我们就称这类PCB称为单面板（Single-sided）。由于单面板在设计线路上有许多严格限定，通常是：走线间不可以交叉而必需绕独自一人的路径，所以只有早期电源电路才应用这类的板子，己经很少见到了。

2、双面线路板（Double-SidedBoards）

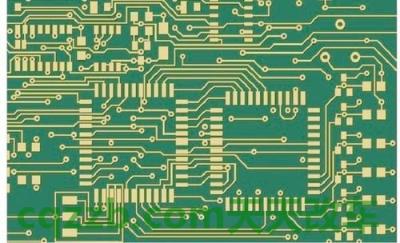

这类线路板的两面都是有走线。但是得用上双面的输电线，必须要在双面间有适度的电路连接才可以。这类电源电路之间公路桥梁称为导孔。导孔要在PCB上，充斥着或抹上金属的小孔，它能够与双面的输电线相互连接。由于双面线路板的面积比单面板大了一倍，而且因为走线可以互相交叠，它更适合用在比单面板更复杂的线路上。
