车问答:无刷直流电动机_什么是无刷直流电动机

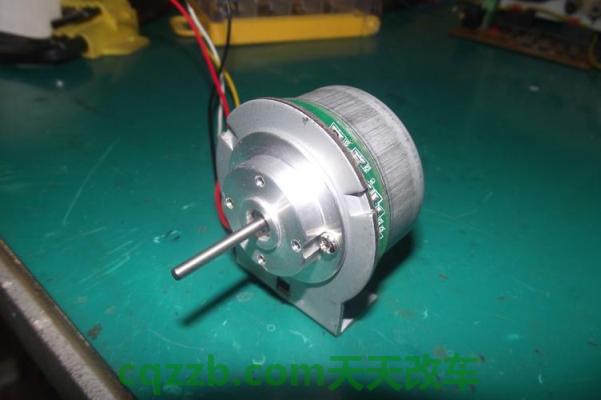

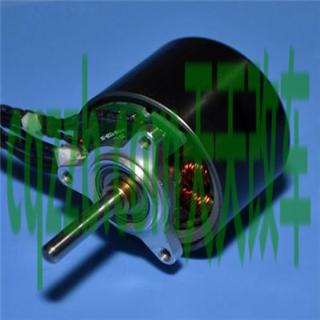

无刷直流电动机 无刷直流电动机就是指一种用电子器件换相的小功率直流电动机,又被称为无换向器电动机、无电机换向器直流电动机。结构类型等同于一台反装式直流电动机,它同步电机放置于电机定子上,电机转子为永磁材料。它同步电机绕组为多组分绕组,一般为三相,能接成星型或三角形。各相绕组分别与电子器件换向器电路中的晶体三极管开关连接。
1无刷直流电动机介绍
2无刷直流电动机自动控制式逆变器
3无刷直流电动机部位探测器
4无刷直流电动机特性
无刷直流电动机介绍
一种用电子器件换相的小功率直流电动机。又被称为无换向器电动机、无电机换向器直流电动机。它要用半导体材料逆变器替代一般直流电动机中的机械换向器,组成并没有换向器的直流电动机。这类电机结构简易,运作靠谱,并没有火苗,电磁噪声低,广泛用于当代生产线设备、仪表设备、电子计算机外部设备和高级电器产品。
无刷直流电动机由同歩电动机和控制器构成,是一种最典型的机电一体化商品。同歩电动机的电机定子绕组多制成三相对称性星形接法,同三相异步电动机十分相似。而电机转子上粘有已充磁的永磁铁,为了能检验电动机电机转子的正负极,在电动机内装配有相位传感器。驱动由输出功率电子元器件和集成电路芯片等构成,其作用是:接纳电动机的运行、终止、制动系统数据信号,以操纵电动机的运行、终止和制动系统;进行相位传感器数据信号和正反转信号,用于操纵逆变桥各整流管的导通,出现持续转距;接收速率命令和速率反馈信号,用于控制和调节转速比;给予保护和表明这些。
无刷直流电动机由和一套受部位探测器掌控的自动控制式逆变器构成。中小型可控硅型电动机的逆变器一般由晶体三极管构成;大型电机的逆变器通常采用可控硅组成,称之为可控硅电动机。
无刷直流电动机自动控制式逆变器

无刷直流电动机中使用的是自动控制式逆变器。它与一般的逆变器不一样。它输出频率并不是单独调节的,反而是受安装于同歩电动机轴里的电机转子部位探测器操纵。每每电机转子掉转一定部位(比如90°或120°电角度),部位探测器便出现相对应的信号,应用于相对应的半导体材料元器件,使对应的相绕组插电,造成转距。电动机电机转子每掉转一对磁场,各半导体材料元器件轮着通断一周,逆变器输出的交流电流相应地转变一个周期。因此自动控制式逆变器的输出频率和电动机的转速比持续保持同歩,不会出现失步状况。
在中小型无刷直流电动机中,逆变器由晶体三极管构成。因为晶体三极管具备自关闭水平,只需其基极里的控制信号消退,晶体三极管就自主关闭,因此操纵非常简单。在容积比较大的无刷直流无刷电机中,逆变器由可控硅构成。可控硅并没有自关闭水平,不能靠去除触发信号使之关闭。所以当一相电压必须截至,让另一互通电时,怎样关闭原来通断的可控硅,把电流量转移至新的一相可控硅,即可控硅间的换流器关键是可控硅电动机的技术性重要。
无刷直流电动机部位探测器
装到电动机轴里的电机转子部位探测器是无刷直流无刷电机的主要构件。它决定着同步电机各相绕组逐渐插电的时刻。它的功能等同于一般直流无刷电机里的炭刷。更改部位探测器造成信号的时时刻刻(相位差),等同于直流无刷电机中更改炭刷在空间位置,对无刷直流无刷电机的特点有很大影响。位置检测器的结构形式许多,它一般包含一组静止不动的检测元器件和一个随转子一起转动的部位数据信号产生器。在由霍耳元器件组成位置探测器中,霍耳元器件便是检测元器件,而转子磁场本来就是部位数据信号产生器。在其它的结构中,如电流的磁效应式、光学式、按近电源开关式中,常运用一个带空缺的园盘做为部位数据信号产生器。比如,在光学式中利用这个空缺使光源照射到放电管上造成数据信号;在电流的磁效应式中用这个空缺更改张口变压器的等效电路,使检验电磁线圈中产生感应电动势这些。
无刷直流电动机特性
无刷直流无刷电机的外特性好,可以在低速档下伤害大转距,促使它能够提供大一点的电动机扭矩;无刷直流无刷电机速度范畴宽,一切速率下都能够全功率运作;无刷直流电电机的效率高、过载能力强,促使他在拖拽系统中有出色的表现;无刷直流无刷电机的制动效果明显,由于它的电机转子是永磁铁氧体,刹车时电动机可以进入发电机组情况;无刷直流无刷电机的体型小,功率高;无刷直流无刷电机无机械设备换向器,选用全封闭构造,能够防止灰尘进入到电动机内部结构,稳定性高;无刷直流无刷电机比三相异步电机的驱动控制简易。
