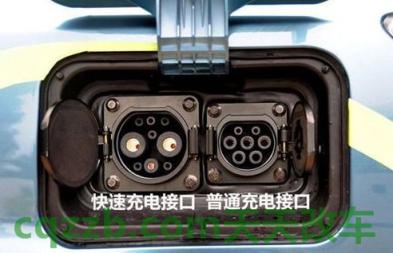

快速充电 可在1～5h内使蓄电池做到或达到彻底充电情况的一种充电方式。主要用于牵引带用蓄电池必须在较短时间修复彻底充电状态时的充电。蓄电池正常的充电用时约10～20h，如何能快速充电且不危害蓄电池性能和使用寿命，是许多人关心的热门课题研究。

1快速充电电源电路特性

2快速充电电路图讲解

3快速充电元器件挑选

快速充电电源电路特性

1、输出电压设置好后(比如36V)，若被充电瓶极片掉下来断掉，导致某组充电电池堵塞，或者出现短路故障，则蓄电池直流电压即减少或为零，这时候充电器将无输出电流。2、若被充电瓶工作电压偏移设置工作电压，如设置工作电压为36V，误接24V、12V、6V蓄电池等，充电器也无输出电流，若设定为24V误接为36V蓄电池，因为充电器输出电压小于电瓶电压，因此也无法向蓄电池充电。

2、充电器两输出端若短路故障时，因为充电器中晶闸管SCR的触发电路不可以工作中，因此晶闸管不通断，输出电流为零。

3、若使用中误将电瓶正负极接反，则晶闸管触发电路反方向截至，无触发信号，晶闸管不通断，输出电流为零。

4、选用单脉冲充电，有益于增加电瓶寿命。因为低电压交流电流经全波整流后是脉冲直流电，仅有其功波峰焊工作电压超过电瓶电压时，晶闸管才能通断，而当脉动直流电压处在波谷区的时候，晶闸管反偏截至，终止向蓄电池充电，因此穿过蓄电池是指脉动直流电。

5、快速充电，充斥着自动开关。因为一开始充电时蓄电池两直流电压比较低，因此充电电流量比较大。当蓄电池将要充裕时(36V蓄电池直流电压可以达到44V)，因为充电工作电压愈来愈贴近脉冲直流电输出电压的波最高值，则充电电流量也会越来越小，全自动变成涓流充电充电。当蓄电池两直流电压被冲到整流器输出的波峰焊最高值时，充电全过程终止。经实验，三节电瓶车蓄电池36V(12V/12Ah三节串连)，用该充电器仅需几小时就可以充斥着。

6、电源电路简易、便于制做，几乎不用维护保养及检修。快速充电站

6、电源电路简易、便于制做，几乎不用维护保养及检修。快速充电站

AC220V电压经变电器T1降血压，经D1-D4全波整流后，提供充电电源电路工作中。当输出端按准确正负极连接设置的被充电瓶后，若整流器导出脉动电压的每个半波最高值超出蓄电池的输出电压，则晶闸管SCR经Q的集电极电流量开启通断，电流量经晶闸管给蓄电池充电。脉动电压贴近电瓶电压时，晶闸管关闭，终止充电。调整R4，可调晶体三极管Q的导通电压，一般可将R4由大到小调整到Q通断能开启晶闸管(通断)就可以。
手机为了实现快速充电作用需要满足三要素，三者缺一不可。充电器、充电电池、charge IC。充电器需要满足充足的输出电流及其输出电压，由于充电器的布线有很大的生存电阻器，假如为了实现比较大的充电电流量，充电器的负载输出电压必须比较高

快速充电元器件挑选

环形变压器可以用BK200型变压器，输出电压用36V挡，也可以用4090型200V高频变压器，选次级线圈工作电压为22Vx2或20V×2挡串连应用。小编所使用的4090型环变，次之级工作电压为24Vx2、12Vx2、0-6-23V三组，若把它24Vx2挡串连(48V)，则输出电压过高，充电电流不稳定(给36V电瓶车蓄电池充电时，串上电流计精确测量均值充电电流量大约为1.5-1.8A，其为均值，这时候的峰值电流可以达到5-7A之上)，为降低变电器输出电压，将其余的12V×2和O-6V2组电磁线圈正向串连于原线圈中，使次级线圈输出电压减少为满载40V，载满(均值充电电流量为1.2A时)为36V，可满足应用。因为4090型高频变压器市面上价钱仅是23块左右，能够降低制作成本，发烧友也可自行线圈电感变电器。

此外，电路中整流器全桥D1－D4可选用8－10A正方形全桥，中间有一环形安装孔，可安装于铝合金板上便于排热。晶闸管可以用1OA/100V金封单向可控硅，将其同整流管用螺栓固定不动在同一排热铝合金板上。开启三极管Q的主要参数为Vceo≥60V，IM=1A，可选用2SB536、B564、B1008、B1015或2SA684、A720等管道。R6作为过流保护保护作用，若变电器次级线圈输出电压适合，充电电流量(均值)不得超过1.5A，该电阻器也可以省掉无需。

该充电器若用以别的工作电压的蓄电池充电(如24V、12V等)，而能选择变压器的次级线圈输出电压分别是22V－26V、12V－14V等类型，并且适度减少R2和R5的电阻值，还可用波段开关各自操纵次级线圈交流电流和电阻值变换，使该充电器有更大的适用范围。
